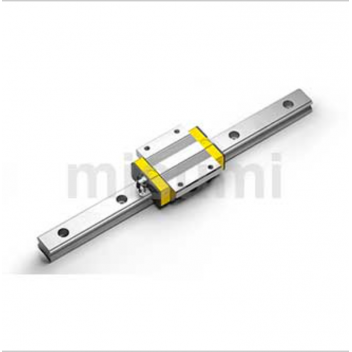

Thanh trượt C-ELGW15-200 Misumi
Click image for Gallery
Mã sản phẩm: C-ELGW15-200
Tình trạng: Còn hàng
Tình trạng: Còn hàng
Giá:
Liên hệ
Trước Thuế: Liên hệ
Trước Thuế: Liên hệ
Tổng quan về sản phẩm Hướng dẫn tuyến tính
Dẫn hướng tuyến tính, còn được gọi là ray trượt hoặc đường trượt tuyến tính, được sử dụng cho chuyển động tịnh tiến tuyến tính, có tải định mức và độ chính xác chuyển động tuyến tính cao hơn so với vòng bi tuyến tính trong cùng thể tích bộ phận chuyển động. Ngoài ra, nó chịu tải mô-men xoắn nhất định, đạt được chuyển động tuyến tính có độ chính xác cao dưới tải trọng cao.
Được sử dụng để hỗ trợ và dẫn hướng các bộ phận chuyển động, Thanh dẫn tuyến tính thực hiện chuyển động tuyến tính qua lại theo một hướng xác định. Nó chủ yếu được sử dụng trong các kết cấu cơ khí có yêu cầu độ chính xác cao. Bi thép lăn được sử dụng làm môi trường trung gian giữa phần tử chuyển động và phần tử cố định của ray dẫn hướng tuyến tính.
Được sử dụng để hỗ trợ và dẫn hướng các bộ phận chuyển động, Thanh dẫn tuyến tính thực hiện chuyển động tuyến tính qua lại theo một hướng xác định. Nó chủ yếu được sử dụng trong các kết cấu cơ khí có yêu cầu độ chính xác cao. Bi thép lăn được sử dụng làm môi trường trung gian giữa phần tử chuyển động và phần tử cố định của ray dẫn hướng tuyến tính.
Tính năng sản phẩm của Hướng dẫn tuyến tính
Tính năng của Thanh dẫn hướng tuyến tính 1: Đường ray tiêu chuẩn được trang bị tấm che bụi để ngăn bụi bẩn tích tụ trong các lỗ lắp khi sử dụng thiết bị.
Tính năng của Thanh dẫn hướng tuyến tính 2: ray trượt và thanh trượt tiếp xúc với nhau thông qua bi lăn nên độ rung nhỏ, phù hợp với các thiết bị có yêu cầu về độ chính xác.
Tính năng của Linear Guides 3: Do một tiếp xúc điểm-bề mặt, lực cản ma sát nhỏ và có thể thực hiện các chuyển động tinh tế để đạt được vị trí thiết bị.
Tính năng của Hướng dẫn tuyến tính 4: Nó có tải trọng cho phép lớn vì lực tác dụng lên bề mặt quay bị phân tán do rãnh lăn của quả bóng.
Đặc điểm của Linear Guide 5: Thích hợp cho chuyển động tốc độ cao vì không dễ sinh ra nhiệt ma sát khi vận hành và không dễ bị biến dạng bằng nhiệt.
Tính năng của Thanh dẫn hướng tuyến tính 2: ray trượt và thanh trượt tiếp xúc với nhau thông qua bi lăn nên độ rung nhỏ, phù hợp với các thiết bị có yêu cầu về độ chính xác.
Tính năng của Linear Guides 3: Do một tiếp xúc điểm-bề mặt, lực cản ma sát nhỏ và có thể thực hiện các chuyển động tinh tế để đạt được vị trí thiết bị.
Tính năng của Hướng dẫn tuyến tính 4: Nó có tải trọng cho phép lớn vì lực tác dụng lên bề mặt quay bị phân tán do rãnh lăn của quả bóng.
Đặc điểm của Linear Guide 5: Thích hợp cho chuyển động tốc độ cao vì không dễ sinh ra nhiệt ma sát khi vận hành và không dễ bị biến dạng bằng nhiệt.
Bản vẽ chiều của hướng dẫn tuyến tính
Nhiệt độ hoạt động: -20 đến 80°CVì sản phẩm Dẫn hướng tuyến tính này không được xử lý bề mặt nên hãy đảm bảo thực hiện các biện pháp chống gỉ.Dung sai kích thước của Chiều dài L là ±2 mm.Bộ sản phẩm bao gồm 1 khối. Đối với các khối bổ sung, vui lòng mua một mô hình khối duy nhất.Thông số kỹ thuật Tổng quan về Dẫn hướng tuyến tính
 Chất liệu Độ cứng |
Chặn loại hướng dẫn tuyến tính | Mô hình danh nghĩa | Chiều dài tùy chọn L (mm) |
Chiều cao tùy chọn H (mm) |
| Thép cacbon 58HRC～ |
Loại mặt bích | 15,20,25,30 | 100 đến 1960 | 24,28,33,42 |
Chiều cao và chiều dài tùy chọn là phạm vi tổng thể của loạt sản phẩm này. Tham khảo Bảng thông số kỹ thuật để biết chi tiết.Phương pháp sử dụng Hướng dẫn tuyến tính
■ Về việc sử dụng Dẫn hướng tuyến tính
① Dẫn hướng tuyến tính của MISUMI được lắp đặt với một bộ phận giữ. Mặc dù bóng không dễ rơi ra khi tháo khối trượt nhưng bóng có thể rơi ra nếu thanh trượt được tháo ra khỏi ray ở tốc độ cao hoặc nghiêng vào ray trượt. Vui lòng tháo rời thanh trượt cẩn thận.
② Đảm bảo tránh va chạm vào nắp rãnh phía sau bóng, nếu không sẽ ảnh hưởng đến chu trình bóng, dẫn đến trượt kém.
③ Nếu bạn có yêu cầu chống gỉ, vui lòng chọn Nhiệt độ thấp. Sản phẩm xử lý bề mặt mạ Chrome đen hoặc thép không gỉ SUS440C.
■ Về bảo trì (cung cấp dầu mỡ)
① Mỡ tạo thành màng dầu trên bề mặt của Thanh dẫn hướng tuyến tính bề mặt bóng và đường ray để giảm ma sát và ngăn chặn quá trình thiêu kết một cách hiệu quả.
Việc giảm và lão hóa dầu mỡ sẽ ảnh hưởng lớn đến tuổi thọ của Thanh dẫn hướng tuyến tính, vì vậy vui lòng thêm dầu mỡ vào đúng thời điểm tùy theo điều kiện sử dụng.
Dẫn hướng tuyến tính của MISUMI được niêm phong bằng mỡ bôi trơn tại thời điểm vận chuyển nên có thể sử dụng trực tiếp.
② Khuyến nghị định kỳ châm dầu mỡ: < /span>
① Dẫn hướng tuyến tính của MISUMI được lắp đặt với một bộ phận giữ. Mặc dù bóng không dễ rơi ra khi tháo khối trượt nhưng bóng có thể rơi ra nếu thanh trượt được tháo ra khỏi ray ở tốc độ cao hoặc nghiêng vào ray trượt. Vui lòng tháo rời thanh trượt cẩn thận.
② Đảm bảo tránh va chạm vào nắp rãnh phía sau bóng, nếu không sẽ ảnh hưởng đến chu trình bóng, dẫn đến trượt kém.
③ Nếu bạn có yêu cầu chống gỉ, vui lòng chọn Nhiệt độ thấp. Sản phẩm xử lý bề mặt mạ Chrome đen hoặc thép không gỉ SUS440C.
■ Về bảo trì (cung cấp dầu mỡ)
① Mỡ tạo thành màng dầu trên bề mặt của Thanh dẫn hướng tuyến tính bề mặt bóng và đường ray để giảm ma sát và ngăn chặn quá trình thiêu kết một cách hiệu quả.
Việc giảm và lão hóa dầu mỡ sẽ ảnh hưởng lớn đến tuổi thọ của Thanh dẫn hướng tuyến tính, vì vậy vui lòng thêm dầu mỡ vào đúng thời điểm tùy theo điều kiện sử dụng.
Dẫn hướng tuyến tính của MISUMI được niêm phong bằng mỡ bôi trơn tại thời điểm vận chuyển nên có thể sử dụng trực tiếp.
② Khuyến nghị định kỳ châm dầu mỡ: < /span>
Thông thường, thực hiện bảo dưỡng tra dầu mỡ 3 tháng một lần.
Thời gian bảo dưỡng cụ thể sẽ được điều chỉnh theo tình hình thực tế. Nên kiểm tra tình trạng dầu mỡ sau mỗi 100 km.
* Trên đây là khoảng thời gian đổ dầu mỡ theo tiêu chuẩn quãng đường di chuyển. Tùy thuộc vào môi trường hoạt động mà khoảng thời gian phun mỡ phải được rút ngắn phù hợp khi mỡ bị lão hóa và bẩn.
Thời gian bảo dưỡng cụ thể sẽ được điều chỉnh theo tình hình thực tế. Nên kiểm tra tình trạng dầu mỡ sau mỗi 100 km.
* Trên đây là khoảng thời gian đổ dầu mỡ theo tiêu chuẩn quãng đường di chuyển. Tùy thuộc vào môi trường hoạt động mà khoảng thời gian phun mỡ phải được rút ngắn phù hợp khi mỡ bị lão hóa và bẩn.
Biện pháp phòng ngừa của Hướng dẫn tuyến tính
Để sử dụng bình thường, việc cài đặt Thanh dẫn hướng tuyến tính cần đáp ứng bốn điểm sau:
① Liệu hình dạng của bề mặt lắp có tạo ra nhiễu dẫn hướng tuyến tính hay không
② Giữ độ phẳng của bề mặt lắp phôi ở khoảng 5μ, nếu không thanh trượt sẽ bị biến dạng nhẹ để biết phương pháp cài đặt chi tiết đây của Hướng dẫn tuyến tính Nhấp vào ④ Sử dụng tiêu chuẩn của Phương pháp lắp đặt Hướng dẫn tuyến tính
